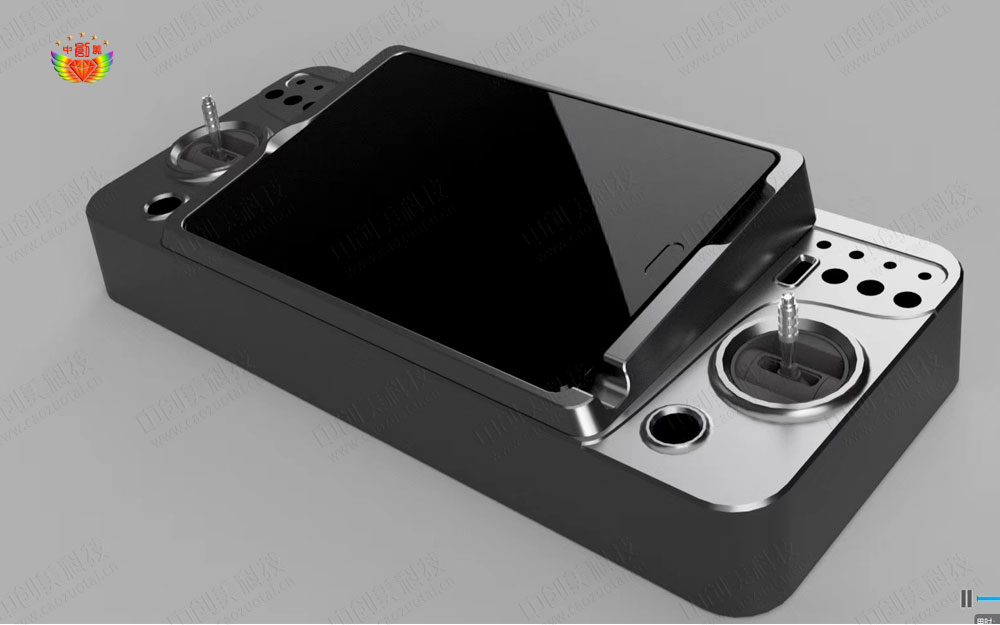

調度臺是數字程控調度電話交換機的外圍終端設備組件，與數字程控調度電話交換機的ISDN數字用戶接口相連，所有調度功能集中在調度交換機上，調度臺的功能在調度交換機中設計，如初始化、日期和時間設置、名稱和號碼顯示、功能設置等，調度臺功能增加和結構變化都涉及交換主機軟硬件的變化，那調度臺和交換機怎樣傳輸數據？

一、調度臺與交換機數據傳輸功能

1. 調度臺上的操作信息通過數據接口通道傳輸到調度交換機，調用并實現調度功能，調度交換機的信息傳輸到調度臺，實現日期、時間、調度臺號、調度臺名稱、來電號碼、通話記錄、調度分機實時狀態、系統告警、中繼狀態等信息的顯示，以及鈴聲、撥號音、忙音、背景音樂、提示音、信息燈等功能控制。
2. 調度臺和交換機之間的傳輸基于用戶界面模式，調度臺和調度交換機統一設計，具有結構完整、運行穩定、連接可靠、故障率低、功能完善、操作管理方便等特點。

二、中繼接口模式下的調度臺系統如何傳輸數據？

1. 基于中繼接口方式的調度臺是一個獨立的系統，可以連接各種PBX接口，實現調度電話的切換和操作功能。
2. 常規PBX沒有調度臺，也沒有專門開發的調度功能，如果用于調度電話交換系統，必須外接調度終端，基于中繼接口方式的調度臺應運而生，彌補了PBX調度功能的不足，用戶電話交換功能和聯網功能存在缺陷。

三、中繼模式的調度臺接口如何調整

1. 基于中繼接口模式的調度臺與交換機之間的接口，早期使用2M數字中繼，后來改為ISDN接口。
2. 調度臺為獨立開發，自成系統，其功能、鍵位、日期、時間等都不在交換機上而是在調度臺上設置。
3. 交換機完成電話交換、組網和呼入、呼出接續功能，調度臺完成調度操作終端功能。
4. 調度臺和交換機之間通過信道傳輸數據，實現雙向中繼線路信令和記發器信令的傳送。
